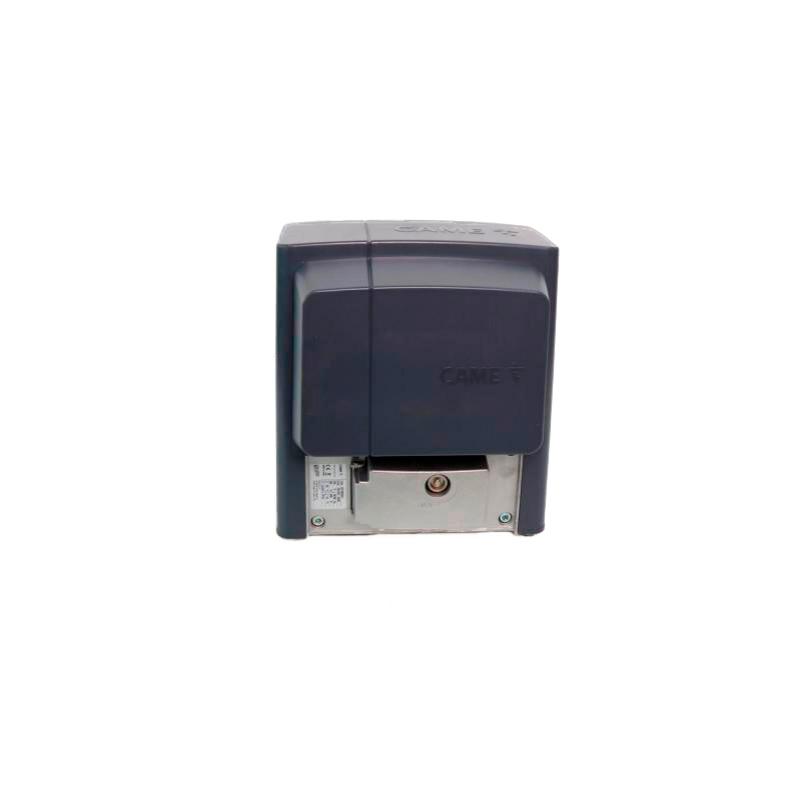

Автоматика для откатных ворот Came BX-800

Данная модель автоматики рассчитана на использование с воротами весом до 800 кг.

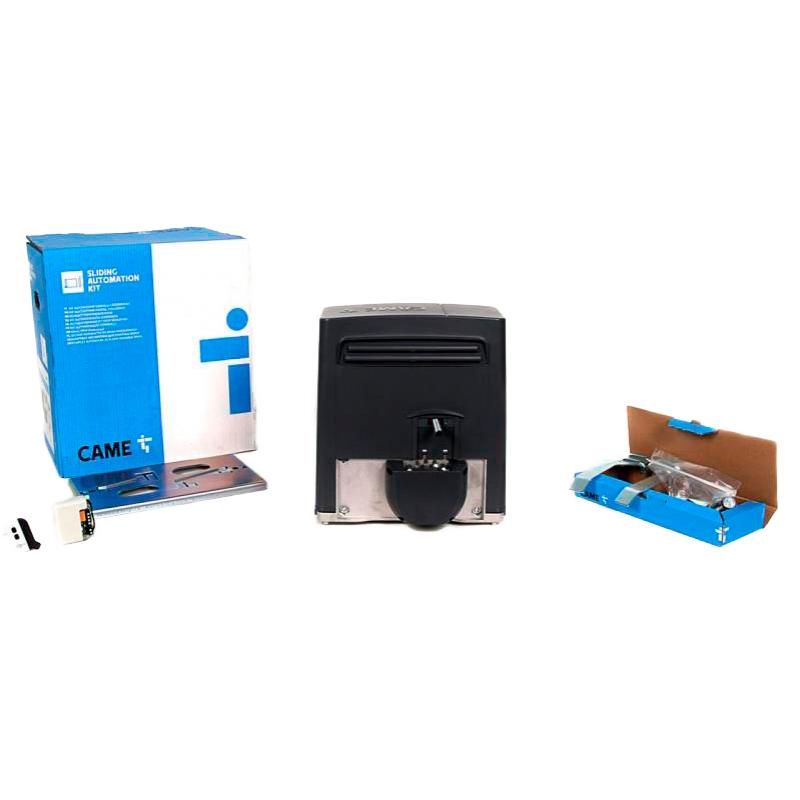

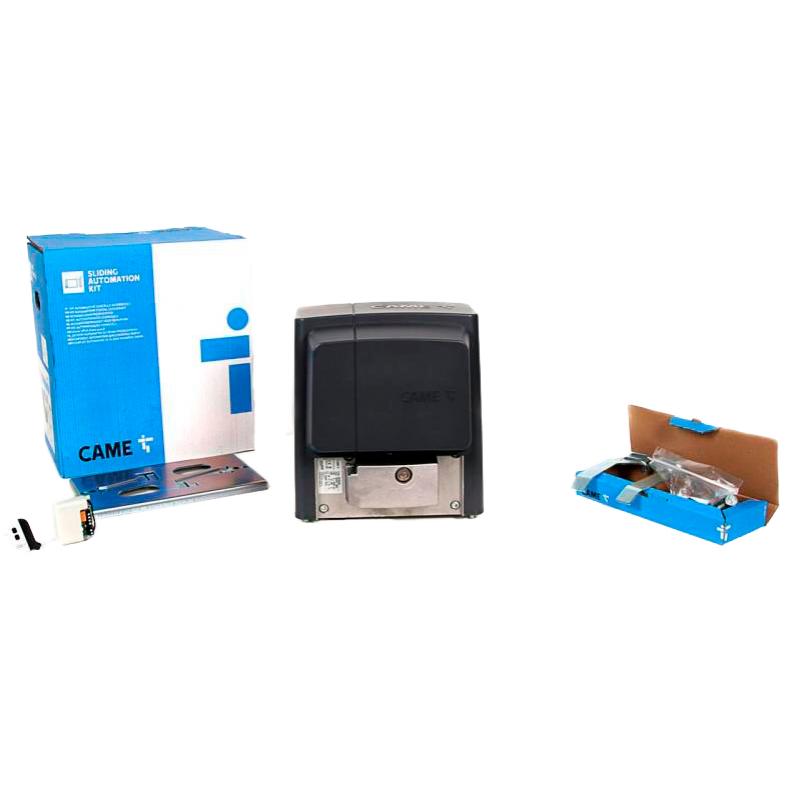

Минимальная (базовая) комплектация предусматривает наличие таких элементов:

• Электропривод для откатных ворот Came BX-800, в который уже встроен блок управления (плата)
• Также имеется основание для монтажа привода.
• Для крепления двигателя в комплекте имеется набор крепежей, а также металлические лапки от механических концевых выключателей и ключи для переключения автоматического и ручного режима.
• Для управления работой автоматической системой имеется пульт ДУ TOP-432NA

В минимальном комплекте нет стальной зубчатой рейки, но ее обязательно нужно приобрести, так как без нее автоматическая система не будет функционировать. Зубчатая рейка продается метровыми отрезками. Их количество подбирается исходя из ширины проема + 1 м.

Сигнальная лампа и фотоэлементы в базовый комплект также не входит, но их можно заказать отдельно.

Автоматика для откатных ворот Came, а именно BX-800 изготовлена на смену модели Came BX-78. Ее можно использовать на воротах длиной до 14 м. Мощность двигателя составляет 300 Вт.

Одним из основных отличий между автоматиками Came BX-800 и Came BX-400 есть мощность двигателя – у первой модели он мощнее. А в остальном эти две автоматики идентичны.

У электропривода откатных ворот Came BX-800 контроль движения осуществляется посредством использования энкодера (устройства, установленного на валу для считывания количества оборотов, которое сделал вал двигателя от старта и до полной остановки ворот). Данное устройство позволяет настроить чувствительность к обнаружению преград на пути движущейся створки.

Под крышкой привода находится плата управления с снимающимися клеммными колодками для удобства подключения. Также имеется дисплей, что упрощает программирование функций. Плата управления достаточно функциональная.

В нее заложены такие функции:

• Увеличение мощности при старте работы
• Плавный старт и стоп.
• Может запомнить 250 пультов (для каждого из них отводится отдельная ячейка в памяти, что позволяет потом удалить пульт выборочно)
• Наличие входов безопасности для настройки прямого управления резистивными чувствительными профилями (8k2Ω)
• Производится подсчет рабочих циклов при помощи счетчика.
• Возможность самодиагностики всех проводных и беспроводных устройств, подключенных к плате.
• Можно подключить систему облачного соединения CAME Connect, что позволит управлять воротами при помощи мобильного телефона
• Радиоприемник для приема сигнала с пультов имеет радио декодер динамического кода и Key Code (Twin).

Слабые стороны автоматики Came BX-800

Один из главных недостатков – использование механических концевых выключателей. В условиях нашего климата такие концевики – неудачное решение. Ведь пружинка и микро кнопки часто примерзают и их постоянно зимой нужно будет отогревать.

Также пружинка может срабатывать в результате воздействия плотного снежного покрова, что приведет к остановке в ненужном месте.

Также такие концевые выключатели быстро приходят в негодность.

Есть вариант замены механических на магнитные концевые выключатели, но эта дополнительная опция оплачивается отдельно.

Ведущая шестерня автоматики для откатных ворот Came BX-800 стальная, поэтому не подвержена износу, а вот ведомая сделана из пластика.

Она может сломаться. У таких шестерней часто слизываются зубья, или же они могут раскрошится при воздействии низких температур.

Редко, но все же регистрировались поломки платы управления и дополнительных устройств (фотоэлементов, сигнальной лампы).
