Автоматика для откатных ворот Rotelli SL800

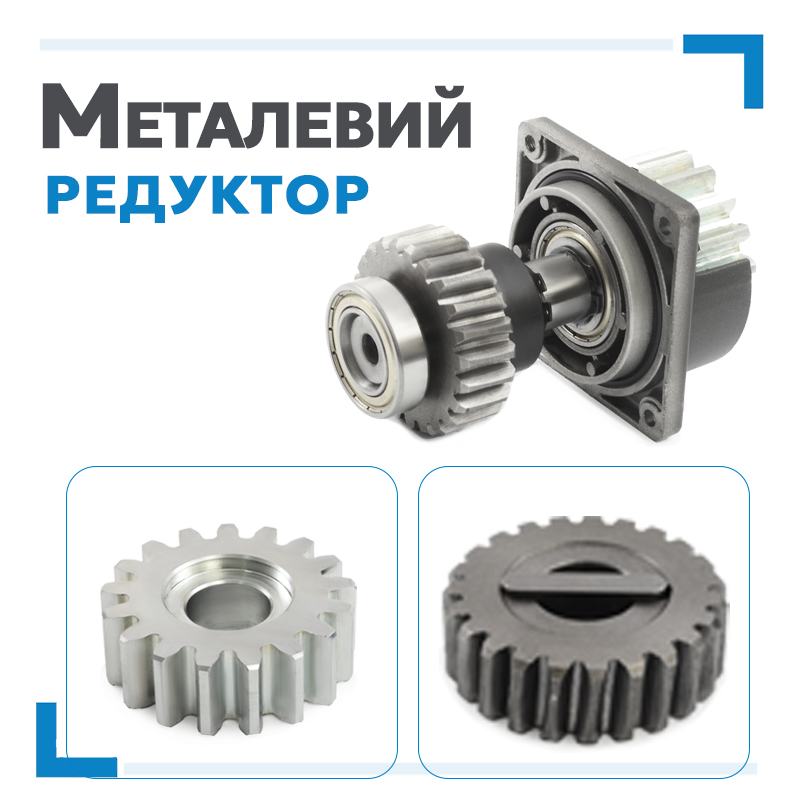

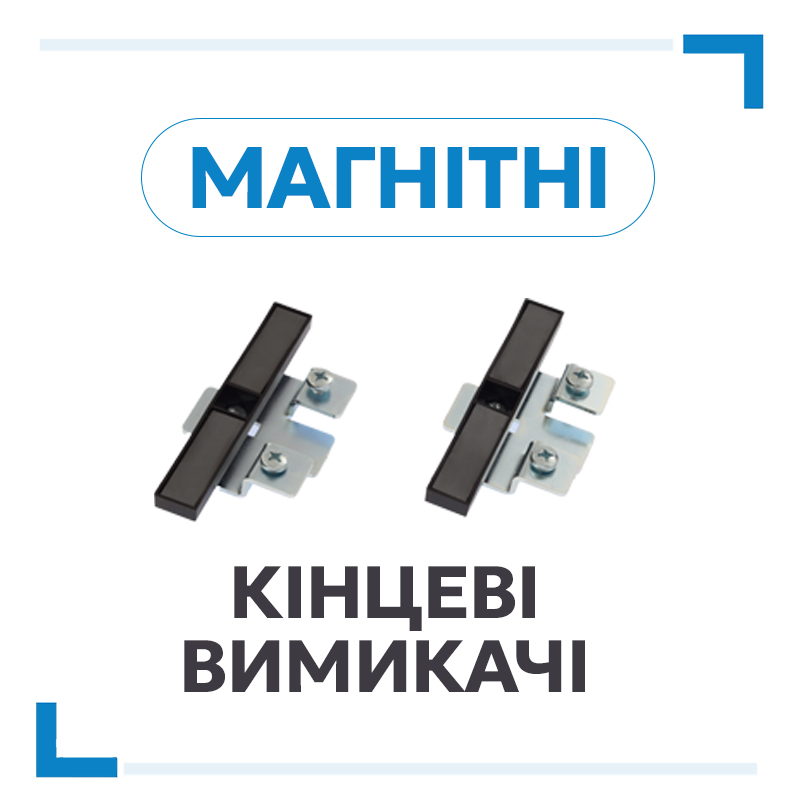

Вашему вниманию новинка - автоматика для откатных ворот Rotelli SL800. Данная модель предназначена для использования на откатных воротах та исполняет функции их открытия и закрытия. Ее «сестры» - автоматика Rotelli SL1100 и Rotelli SL1300. Отличие - подходит для створки весом до 800 кг, а мощность двигателя - 400 Вт. Питается от сети 220 В. Имеет металлический редуктор и двигает створку благодаря червячной передаче. При отключении двигателя блокируются ворота так что замок не нужен. Привод имеет класс защиты IP45. Как и все модели автоматики, представленные на нашем сайте, обладает магнитными концевыми выключателями.

Плата управления

Давайте немного детальнее познакомимся с платой управления данной модели. Компания Rotelli оснастила этот привод новой платой с экраном, на котором отображаются все настройки. Выбрать тот или иной параметр можно при помощи энкодера, который крутим до нужной позиции, а затем нажимаем на ней. Сама плата размещена вертикально, что гарантирует защиту от скопления на ней пыли и влаги, которые могут привести к короткому замыканию.

Функции платы управления

Разберем, какие же параметры можно задавать.

·         «ДИАГНОСТИКА»

Данный пункт меню позволяет проверить работу геркона и правильность установки магнитов на рейке.

·         «СИЛА»

При помощи этого параметра можно задавать мощность двигателя от 0 до 100%.

·         «АВТОЗАКРЫТИЕ»

При помощи этой функции можно задать значение времени, после которого ворота начнут закрываться (задается в секундах).

·         «ПЛАВНЫЙ СТАРТ»

Позволяет задать замедление в начале движения.

·         «ПЛАВНЫЙ СТОП»

Во время остановки работы замедляется движение, если этот параметр активирован.

·         «ЛАМПА»

Активирует или отключает сигнальную лампу

·         «ТОРМОЗ ОТКР»

Активация электротормоза в конце движения ворот при открытии.

·         «ТОРМОЗ ЗАКР»

Подобно предыдущему, только на закрывание

·         «ФОТО ДАТЧИК»

Задействует или отключает фотоэлементы, которые подсоединены к клемам «Photo-GND».

·         «СТОП ДАТЧИК»

Задействует или отключает датчики фотоэлементов, которые подсоединены к клемам «Stop-GND».

·         «МОТОР»

Можно менять направление движения мотора (делает его левосторонним или правосторонним)

·         «ТЕСТ»

Для обучения системы под Ваш проем задействуете данный параметр

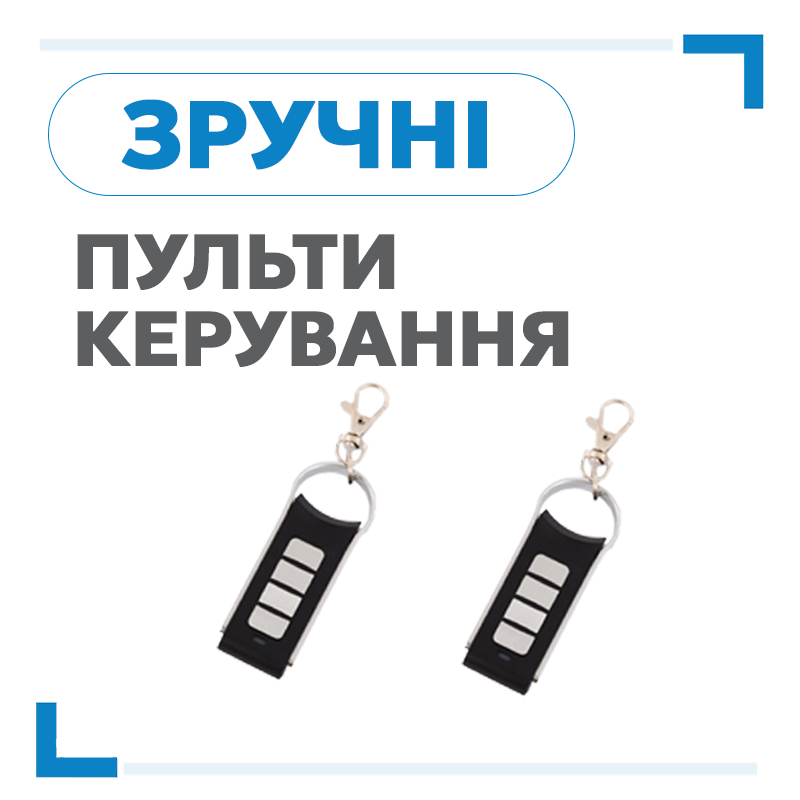

·         «СПИСОК ПУЛЬТОВ»

Когда выбираете этот пункт, то можете увидеть все пульты, которые были записаны в память приемника Вашей автоматики

·         «ДАТА/ВРЕМЯ»

Задаете дату и время

·         «ЯЗЫК»

Можно задавать язык, на котором будут отображаться пункты меню платы управления.
